川土微的CA-IF1051HS为 +5V 控制器局域网(CAN)收发器，符合ISO11898-2:2016 和 ISO 11898-5:2007 物理层技术规范。该系列器件设计用于高速 CAN FD 网络，可支持高达5Mbps的传输速率。CAN总线端口提供高达 ±70V 的故障保护，满足恶劣环境中的过压保护需求。接收器输入共模范围 (CMR) 高达 ±30V，远远超出 ISO 11898 规范要求的 -2V 至 +7V，非常适合节点间存在较大地电位偏差的 CAN 总线网络。
■发送器提供显性状态超时检测，当 TXD 处于显性状态(低电平)的时间超出 t-DOM 时，驱动器立即释放总线，使输出保持在隐性电平，由此避免由于控制器错误或TXD输入故障而导致的总线闭锁。此外，CA-IS1051HS 还具有静音模式，通过 S 引脚控制，将 S 引脚置于高电平时关闭发送器工作。
■CA-IF1051HS 采用8引脚 SOIC 封装，工作在 -55°C 至 +150°C 结温范围。

【用芯盒子】川土微产品入口>>

特性

• 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准；

• "Turbo”CAN：-所有器件均支持经典CAN和5Mbps CAN FD（灵活数据速率）
  - 短暂且对称的传播延迟时间以及针对增强型时序裕量的快速循环时间
  - 在有负载 CAN 网络中实现更快的数据速率;

• 未上电时的理想无源特性
  - 总线和逻辑引脚处于高阻态（无负载）
  - 上电和掉电时总线和 RXD 输出上无毛刺脉冲;

• 保护 特性
  - 总线故障保护：±70 V
  - VCC 电源引脚上具有欠压保护
  - 驱动器显性超时(TXD DTO)-数据速率低至4kbps

• - 热关断保护(TSD);

• 接收器共模输入电压： ±30 V;

• 典型循环延迟： 130ns;

• 结温范围： -55°C 至 150°C;

• 可提供 SOIC8 封装;

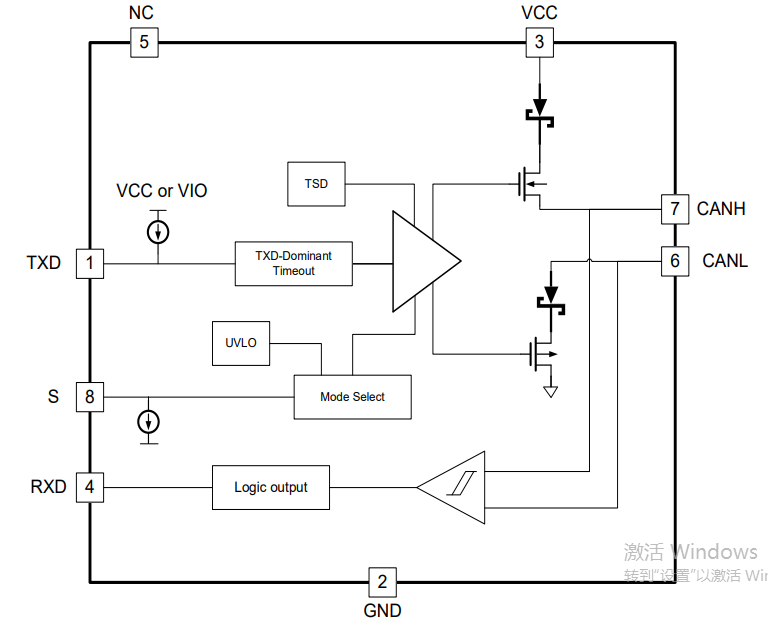

功能框图

产品手册

CA-IF1051HS数据手册>>

应用领域

主要用于工业控制 建筑自动化 供热通风及空调系统（HVAC）开关柜等领域；
