杭州中科微的AT8236是一款直流有刷电机驱动器，能够以高达6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入信号进行脉宽调制(PWM) 来控 制电机转速，同时具备低功耗休眠模式。AT8236集成同步整流功能，可显著降低系统功耗要求。内部保护功能包含过流保护，短路保护，欠压锁定和过温保护。AT8236N 提供一个故障检测输出管脚。AT8236提供一种带有裸露焊盘的ESOP8封装，能有效改善散热性能，且是无铅产品，符合环保标准。
特点
●单通道H桥电机驱动器；
●宽电压供电，5.5V-36V；
●低RDS(ON)电阻，200mΩ（HS+LS）；
● 6A峰值驱动输出，4A连续驱动输出；
● PWM控制接口；
●支持低功耗休眠模式；

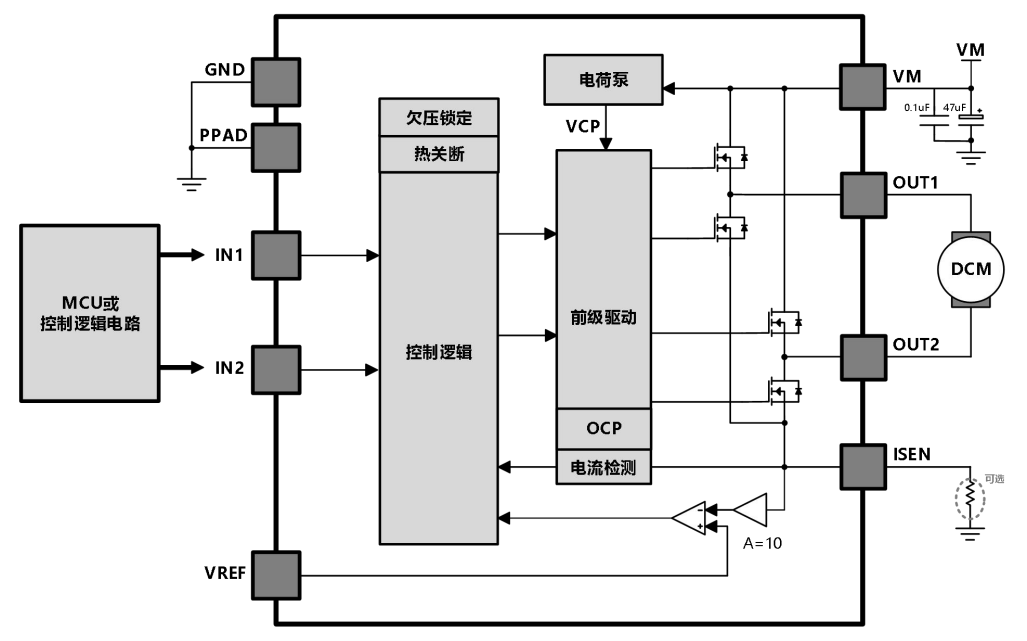

典型应用原理图

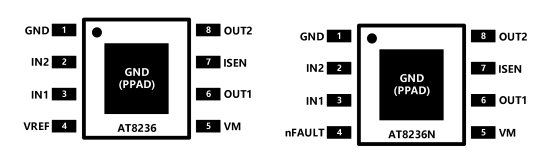

管脚定义
产品手册
应用领域
主要用于打印机及办公自动化设备，电器，智能家居，工业控制；
