半导体国产替代第一站——分立器件

引言：杭州中科微电子有限公司，产品主要方向：北斗导航定位芯片、导航模块，授时模块，步进马达驱动类芯片，模拟安防类芯片。免费送样品！

HR4988 可替代 Allegro A4988；

HR8826可替代 TI DRV8825；

AT8870可替代 TI DRV8870。



▌ 中国“芯”骄傲  ▌

近日被ST晶圆工厂罢工的消息刷屏了！
芯片缺货涨价潮加剧？
不慌！
上用芯盒子找替代芯片吧！


随着电机
在智能家居、高速 3D 打印机、POS机等

各个领域的广泛应用，
全球的电机市场得到了很大的增长，
预计到2022年，
全球电机的市场规模将会达到200亿美元。
我国电机驱动芯片依赖进口居多，
弯道超车的底气何在呢？

不怕！
本周小编强势推荐
中国“芯”骄傲——杭州中科微电子有限公司！


中科微作为国产多模卫星导航接收SoC单芯片AT6558R研发的领航者，
在电机驱动芯片的研发领域更是一马当先！
为摆脱电机驱动芯片长期依赖进口，
低成本和供货周期，
中科微集中力量攻克“卡脖子”技术。


▌ HR4988  ▌

HR4988是中科微推出的一种便于使用的
内部集成了译码器和过流保护的
微特步进电机驱动器，
适用于智能门锁、3D打印机等。
HR4988以全、半、1/4、1/16、步进模式工作，
由逻辑输入MSx选择，输出驱动能力达到32V和±2A。


在步进操作期间，
HR4988的内部电路可以自动的控制其PWM操作工作
在快、慢及混合衰减模式。
在混合衰减模式下，
器件初始经过一段时间的快衰减后，
将切换至慢衰减模式直至固定截止时间结束。
混合衰减模式控制
不但降低了电机工作时产生的噪声，
还增加了步进的准确性，
同时减小了系统的功耗。


内部的同步整流控制电路改善了PWM操作时的功耗。
管脚功能与Allegro公司的A4988完全兼容，
可完全替换。


▌ HR8826 ▌

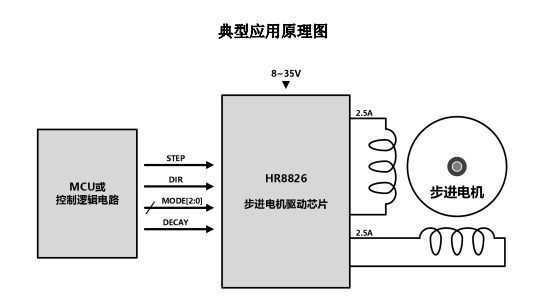

另外HR8826是中科微推出的一款STEP/DIR微步进电机驱动芯片，
性能强大，
可以替代TI公司的DRV8825。
我们以HR8826和DRV8825电气参数对标为例：


产品型号
步进模式
逻辑电源电压
输出电流
负载供电电压
工作温度
封装
HR8826
全、半、1/4、1/8、1/16、1/32
-0.3V-7V
  3A
8V-35V
-40°C-85°C
ETSSOP28
DRV8825
全、半、1/4、1/8、1/16、1/32
-0.5V-7V
  2.5A
8.2V-45V
40°C-85°C
HTSSOP28


根据对照表可知，
逻辑供电电压HR8826为-0.3-7V，
DRV8825的逻辑供电电压为-0.5-7V，
两者的逻辑供电电压相差不大，
逻辑真值基本相同，
两者驱动电压范围基本相同，工作模式均相同。


HR8826使用ETSSOP28封装，
DRV8825使用HTSSOP28封装，
虽然在厚度上有差异，但是管脚完全兼容，
可以PIN TO PIN 完美替代。


其中HR8826的驱动电流为3A，
高于DRV8825的2.5A，
驱动能力更胜一筹！


▌ AT8870 ▌

AT8870是中科微推出的
单通道刷式直流电机驱动芯片，
其具有两个逻辑输入控制H桥驱动器，
该驱动器由四个N-MOS组成，
能够以高达3.6A的峰值电流双向控制电机，
适用于电器、工业设备等，
并且可以pin to pin替换TI的DRV8870。
综上所述，
中科微的电机驱动芯片满足于各类电机驱动的需求。



▌ 国产芯片，崛起  ▌

中科微对技术研发的重视，
对芯片行业的高瞻远瞩，
绝对是值得敬佩的！
中国芯片的产业化需要靠无数
像中科微这样的高新技术企业，
更离不开
每一位科研者的努力和辛勤的付出。


国产芯片，当自强！
