逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为220V，50Hz正弦波）。它由逆变桥、控制逻辑和滤波电路组成，主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分。

控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号。其中逆变电路的工作还可以细化为：振荡电路将直流电转换为交流电；线圈升压将不规则交流电变为方波交流电；整流使得交流电经由方波变为正弦波交流电。

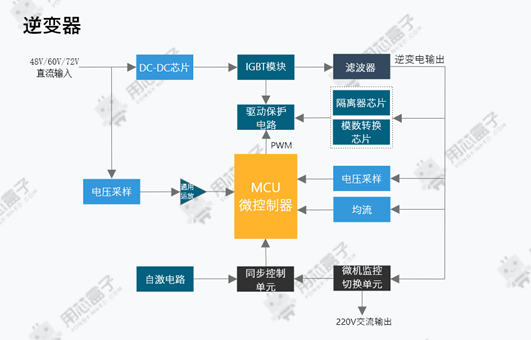

逆变器方案图

有客户最开始在逆变器的产品设计中MCU采用的是STM的STM32F030R8。而之后因为方案迭代以及控制成本，进行国产替换。针对他们的需求，最终选择了航芯的HK32F030R8T6进行功能替换。

航顺HK32F030R8T6的ARM Cortex™-M0处理器是最新一代的嵌入式32位 RISC处理器，它是一个低成本、超低功耗的MCU平台，同时提供卓越的计算性能和先进的中断系统响应。

HK32F030系列产品拥有内置的Cortex™-M0 核心，因此它与所有的ARM工具和软件兼容。而且其除电源、地以外的所有引脚都可以作为 GPIO、外设 IO 或外部中断输入，并内置多种通信接口、模拟电路。并且其支持多种功耗模式，这也就使其适用于多种应用场景。

与STM的STM32F030R8相比，航顺HK32F030R8T6与其都是使用32位ARM Cortex™-M0处理器，但是STM的STM32F030R8工作电压范围仅在2.4V到3.6V之间。而航顺HK32F030R8T6的工作电压范围却在2.2V到5.5V之间，而且HK32F030R8T6也比STM的STM32F030R8耐热性高。这使得航顺芯片的应用范围相比STM的STM32F030R8更加宽广，应用环境更多。

属性对比

应用领域

主要用于可编程控制器、打印机、扫描仪，电机驱动和调速控制，物联网低功耗传感器终端，无人机飞控、云台控制，玩具产品，家用电器，智能机器人，智能手表、运动手环等。

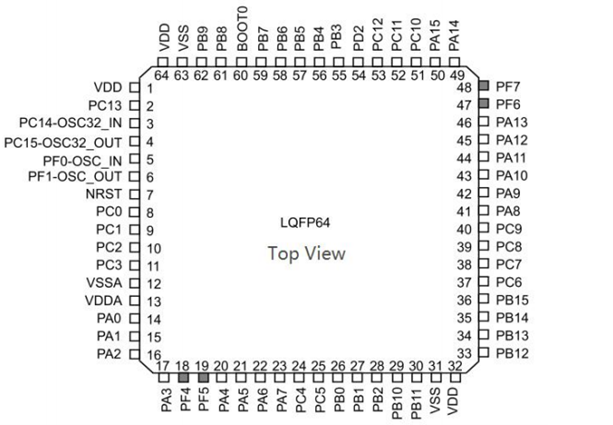

管脚定义

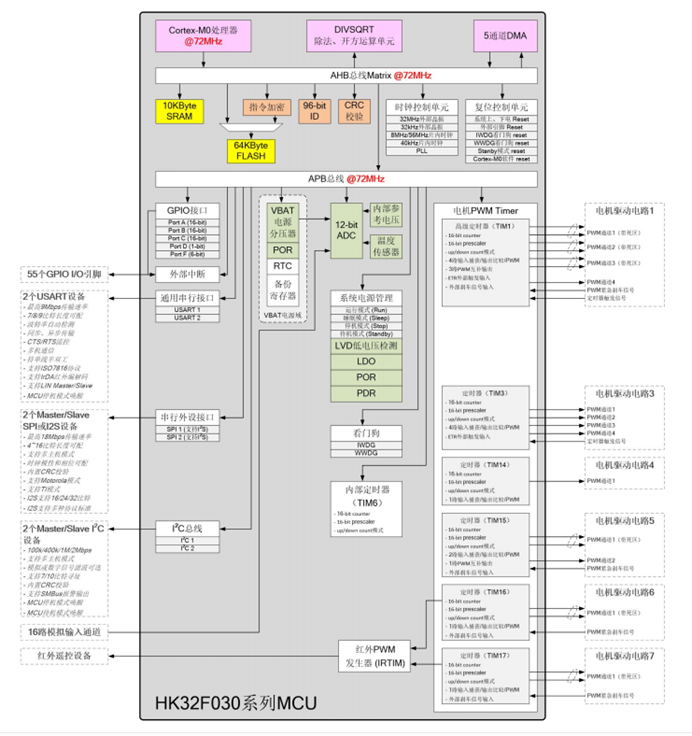

结构框图
