胎压监测系统（TPMS）是一种通过胎压监测传感器实时监测所有轮胎的气压和温度的系统。其利用无线发射器将压力温度等信息从轮胎内部发送到中央接收器模块上，然后对各轮胎气压温度等数据进行显示，对气压过低、气压过高以及快速漏气等异常状态及时发出报警。

TPMS传感器模块技术发展趋势是将发射模块向高度集成化、单一化、无线无源化方向发展。

而其传输各式传感器测量后的数据则需要RF发射模块与RF接收模块。RF发射模块里的无线发射芯片则是信号传输中最主要的器件。一块优质的无线发射芯片则能帮助胎压监测达到稳定、靠谱的数据传输，达到实时测量分析的效果。

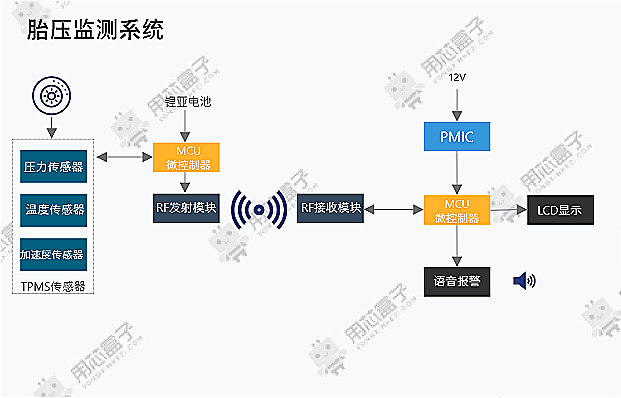

胎压监测系统方案图

维尔乐思的 WL118-SOP8L无线发射芯片是一款低功耗高性能的433MHz短距离无线通讯发射机电路，它所有的调谐都可在芯片内自动完成。芯片片内集成了 PLL和功率放大器等电路。具有低功耗，宽工作电压，大输出功率等特点。

此外，WL118-SOP8L片内集成了PLL和功率放大器，其中PLL为发射器提供了载波信号，采用的是环形振荡器提供的本振信号，环路中采用的固定的分频电路，并内置环路滤波器，整体的功耗控制在1mA以下。功率放大器将输入信号进行功率放大，采用漏极开路输出，外接扼流电感结构。

主要参数

• 工作电压：1.8V~3.6V

• 工作频率：300MHz~450MHz

• 输出功率：11dBm

• 常温工作度范围：-40℃～85℃

优势介绍

• 工作电压、工作频率范围宽

• 工作电流小

• 仅需极少的外围元器件

• 工作时外接晶体振荡器

• 支持ASK调制模式

应用领域

主要用于遥控门禁系统，胎压监测设备 ，遥控风扇、照明开关，无线传感数据传输等。

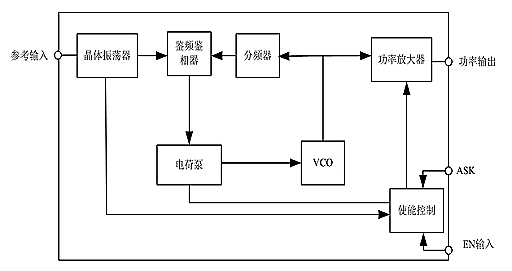

结构框图

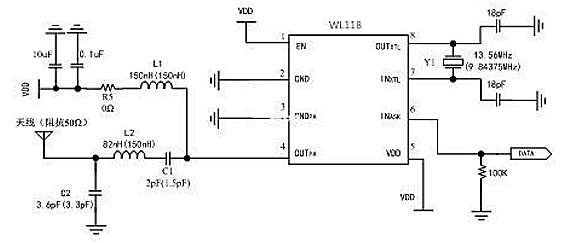

典型应用电路图
